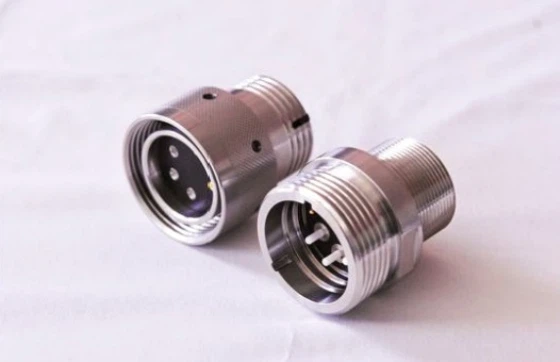

Фотоелектричен водонепропусклив съединител със сух щепсел от серията DMM



• Dry{0}}mate водоустойчив съединител, проектиран за сигурно свързване и разединяване без проникване на влага

• Интегрирана конструкция с вградени контакти и изолатори за повишена надеждност

• Изолаторите и О-пръстените са предварително-сглобени с черупката за удобна поддръжка и подмяна

• Опциите за гнезда включват както резбови, така и фланцови монтажни типове

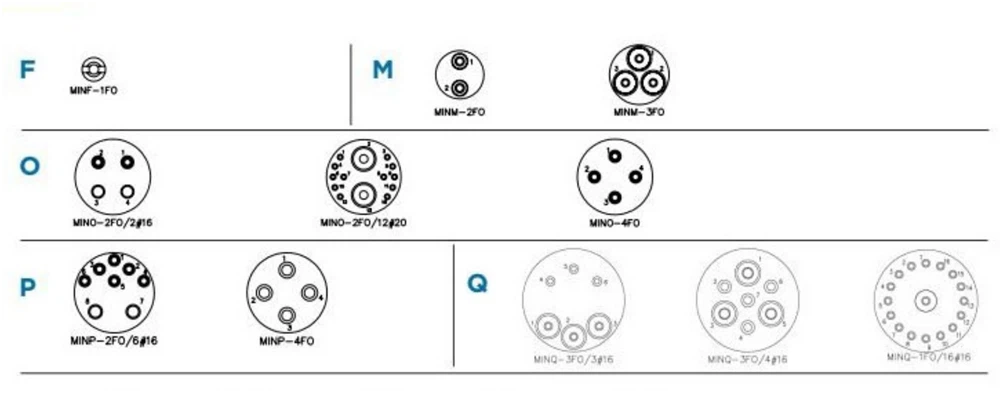

• Предлага се в 13 размера на корпуса с множество конфигурации на контакти, поддържащи до 203 контакта

• Възможност за предаванеелектрически сигнали, оптични сигнали, ихибридни електро{0}}оптични сигнали

• Структурата за подравняване с ключ предотвратява неправилно подравняване и неправилно свързване

• Издържа на високо налягане до140 MPa

• Различни материали за обвивка и методи за завършване на кабели, налични при поискване





• Офшорни сондажни платформи
• Военноморски подводни системи
• Пъпна комуникация и силови връзки









Жилище NO.	Монтажна резба	B ф(mm)	C Размер гаечен ключ	Диаметър на проходния отвор ф	Момент на завъртане при монтаж NM
D	3/8-24 UNF-2A	19.1	15.8	9.5	3.4-4
E	1/2-20 UNF-2A	22.1	19.1	12.7	5.7-6.2
G	5/8-24 UNEF-2A	25.4	22.1	15.9	7.4-9.6
K	3/4-20 UNEF-2A	28.5	25.4	19.1	8.5-11.3
L	7/8-20 UNEF-2A	31.8	28.6	22.2	10.2-12.4
M	1-20 UNEF-2A	34.8	31.8	25.4	13.6-17
O	11/8-16 UN-2A	41.2	38.1	28.6	14.7-18.1
P	11/4-16 UN-2A	44.5	41.2	31.8	15.8-19.2
Q	13/8-16 UN-2A	47.5	44.5	34.9	17-20.3
R	11/2-16 UN-2A	50.8	47.5	38.1	19.2-24.9
T	2-16 UN-2A	63.5	60.2	50.8	23.7-28.3
U	2 1/4-16 UN -2A	69.9	66.8	57.2	24.9-29.4
X	2 3/4-16 UN-2A	88.9	80.3	69.9	27.1-31.6



Жилище NO.	A ф(mm)	B Квадратен размер	C Размер на монтажния отвор	D ф(mm)	Диаметър на пробиване	Диаметър на фаската	Огледало диам.
D	19.1	22.1	8.5	9.5	9.5	10.8	30
E	22.1	25.4	9.8	12.7	12.7	14	34.8
G	25.4	28.5	11.5	17.4	17.5	18.5	39.6
K	28.5	31.8	13	19	19.1	20.3	44.5
L	31.8	34.8	14.3	22.2	22.2	23.3	47.5
M	34.8	38.1	15.1	25.4	25.4	26.4	53.9
O	41.2	44.5	18.4	28.5	28.6	29.9	62
P	44.5	47.5	19.7	31.7	31.8	32.8	66.6
Q	47.5	50.8	21.1	34.9	34.9	36.2	73.4
R	50.8	53.9	22.5	38.1	38.1	39.1	76.2
T	63.5	66.6	26.5	50.8	50.8	52.1	95.3
U	69.9	72.9	28.3	57.1	63.5	58.2	101.6
X	88.9	92	37.3	69.8	69.9	71.1	128.5



Жилище NO.	D	E	G	K	L	M	O	O	Q	R	T	U	X
A ф(mm)	19.1	22.1	25.4	28.5	31.8	34.8	41.2	44.5	47.5	50.8	63.5	69.9	88.9

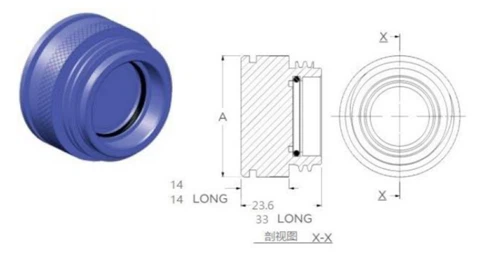

Жилище NO.	A (mm)	B (mm)	C (mm)
G	25.4	12.7	15.8
K	28.5	12.7	15.8
L	31.8	14.2	19.1
M	34.8	14.2	19.1
O	41.2	23.9	28.5
P	44.5	23.9	28.5
Q	47.5	26.9	31.8
R	50.8	26.9	31.8

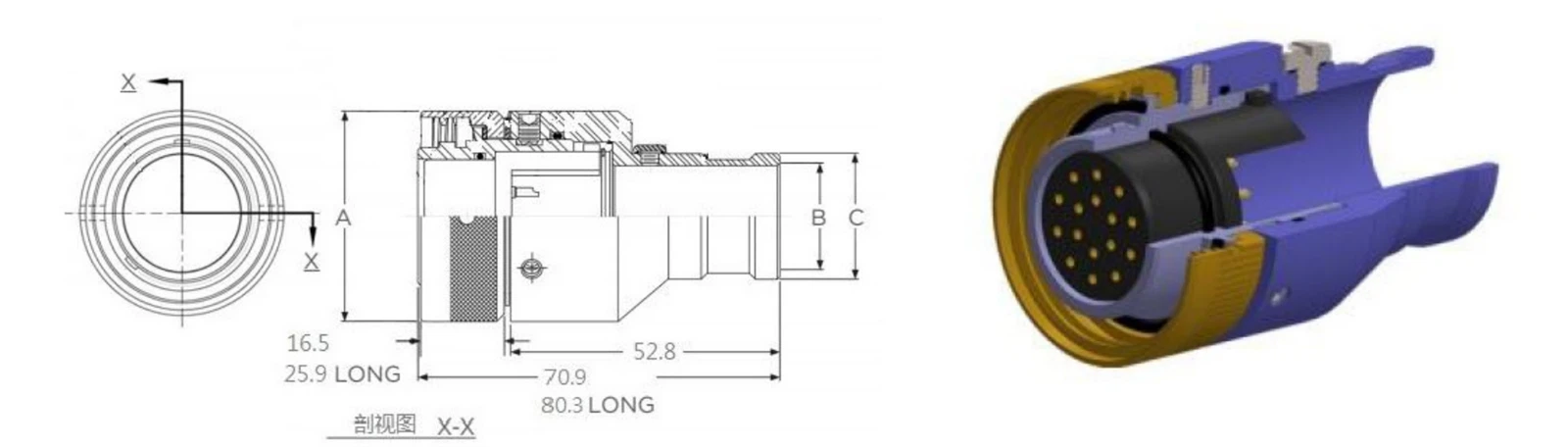

жилищен номер	A (mm)	B (mm)	C (mm)	D (mm)	Въртящ момент на гайката (NM)	Rec. вътрешен диаметър на тръбата
G	25.4	12.7	15.8	55.9	4.5-5.7	12.7
K	28.5	12.7	15.8	55.9	4.5-6.8	12.7
L	31.8	14.2	19.1	60.2	5.7-7.9	16
M	34.8	14.2	19.1	60.2	7.4-10.7	16
O	41.2	23.9	28.5	76.2	8.5-11.9	25.4
P	44.5	23.9	28.5	76.2	9-12.4	25.4
Q	47.5	26.9	31.8	81.3	9.6-13	28.7
R	50.8	26.9	31.8	81.3	10.2-13.6	28.7







• Вмъкната загуба: по-малка или равна на 1,0 dB
• Номинално напрежение: 600VDC
• Номинален ток:<23A (depending on contact size and cable specifications)
• Insulation resistance: >1000 MΩ (200 MΩ след издържано напрежение, висока температура и влажна топлина)
• Контактно съпротивление:<10mΩ
• Диелектрично издържано напрежение: 1000VAC









• Надеждност - Фокусиран дизайн

Нашите водоустойчиви конектори от серия DMM са проектирани за тежки условия. С функции като суха - съединителна водонепропусклива структура, шпонково подравняване за предотвратяване на неправилно - свързване и предварително - сглобени компоненти за лесна поддръжка, те осигуряват дългосрочна - стабилна работа в офшорни, морски и критични пъпни приложения.
• Гъвкавост и персонализиране

Предлага се в 13 размера на корпуса, множество контактни конфигурации (поддържащи до 203 контакта) и с опции за материали на корпуса (316L неръждаема стомана, титанова сплав) и методи за завършване на кабела. Ние също така предлагаме персонализирани ъгли на клавиатурата (90 градуса, 120 градуса и т.н.), за да отговарят на уникалните системни изисквания.
• Доказана производителност

Способен да издържа на високо налягане (до 140 MPa с подходящи материали), вибрации (10 Hz - 500 Hz) и удар (11 ms половин - синусоида). Тестван и надежден в офшорни сондажни платформи, военноморски потопяеми системи, доказващи тяхната издръжливост при екстремни условия.
• Цялостна експертиза

Подкрепено от - задълбочени познания относно правилата за именуване на конектори, свойствата на материалите и техническите параметри. Нашият екип осигурява крайна - до - крайна поддръжка-от избора на правилния вариант на конектора до след - продажбено обслужване-осигуряване на безпроблемна интеграция във вашите системи.



В1: Могат ли конекторите от серията DMM да обработват както електрически, така и оптични сигнали?
A1: Да! Те са проектирани да предават електрически сигнали, оптични сигнали и хибридни електро - оптични сигнали, което ги прави идеални за интегрирани системи, нуждаещи се от предаване на множество - сигнали.
Q2: Как да избера правилния размер на корпуса и конфигурация на контакта?
A2: Помислете за пространствените ограничения на вашето приложение, нуждите от тип/количество на сигнала. Нашият екип може да помогне-да сподели подробности като изисквания за напрежение/ток, брой сигнали и среда за инсталиране. Ще ви насочим, като използвате 13-те размера на обвивката и конфигурациите на контактите (до 203 контакта).
Q3: Каква е разликата между "No PBOF" и "PBOF" в устойчивостта на налягане?
A3: „PBOF“ се отнася до баланса на налягането при пълнене с масло -. Влияе върху устойчивостта на налягане-проверете таблицата „Номинална устойчивост на налягане“. Например черупката "G" има 110 MPa (без PBOF) срещу 20 MPa (PBOF). Изберете въз основа на налягането на вашата система и условията на околната среда.
Q4: Трудно ли е да се поръчат персонализирани ъгли на клавиатурата?
A4: Съвсем не! Ние предлагаме персонализирано кодиране на 90 градуса, 120 градуса, 150 градуса или 170 градуса въз основа на нуждите на приложението. Просто посочете желания ъгъл, когато правите поръчката, и ние ще произведем съответно.

Ако се интересувате от нашитеФотоелектричен водонепропусклив съединител със сух щепсел от серията DMMи искате да проучите как могат да подобрят надеждността на вашата система в екстремни среди, свържете се с нас днес. Нека обсъдим изискванията на вашия проект и да намерим идеалното решение за конектор!
