Ръководство за оптично конектор на ODC влакна

Ето ощеЗадълбочено, техническо ръководстводоODC (конектор на открито)Оптичен конектор, включително неговата конструкция, характеристики на производителността, възможности за околната среда и използване в сложни приложения. Тази разбивка е пригодена за професионалисти в мрежовия дизайн, телекомуникациите и разгръщането на здрави системи.

1. Подробна конструкция на конектора ODC

TheODC оптичен конекторе проектиран да се срещнесурови екологични изисквания, осигуряване както на механична защита, така и надеждна оптична трансмисия във външни, промишлени и полеви настройки. Конекторът се състои от множество компоненти, работещи в унисон за защита на оптичния кабел, осигуряват висококачествено предаване на сигнал и осигуряват здрав, запечатан интерфейс.

Компоненти:

Корпус на конектор:

Материал: Обикновено направени отВисока якота, UV-устойчива пластмаса(катоPBTилиPA), илиМетални сплави (e.g., алуминийилинеръждаема стомана) за екстремни среди.

IP рейтинг: Често оцененIP67илиIP68, което означава, че конекторът може да бъде потопен във вода и да остане прахов.

Размер: Типичният размер е по -голям от стандартните конектори катоLcиSC, правейки го по -здрав и способен на жилища на сложни механизми за уплътняване и оптични компоненти.

Механизъм за уплътняване:

IP67\/68: Печати, които гарантиратВодоустойчив и прахоустойчивоперация, способна да издържапотапянедо определена дълбочина (обикновено 1 метър) за 30 минути или повече. От тях обикновено се правят уплътнения и уплътнениясиликонилиEpdm(Етилен пропилен диен мономер) за осигуряване на издръжливост при екологичен стрес.

Релеф на щам на кабела: Конекторът е проектиран с елементи на релеф на напрежение, коитопредотвратяват механичния стресОт прехвърлянето на оптичните влакна. Това е от решаващо значение за минимизиранеЗагуба на огъванеи механични щети при приложения, разрушени на открито или на полето.

Вътрешно прекратяване на влакната:

TheODC конекторобикновено използва aДуплекс LCстил връзка илиQuad (4- влакно)версии, в зависимост от конкретното приложение и дизайн на системата.

Видове прекратяване: LC, SC и други конектори с нисък профил обикновено се използват вътре в грапавата външна обвивка, за да се свържат с оптичния кабел на влакната.

Ферули: Обикновено ферулите (частта, която държи влакната на място), обикновено са направеникерамика(Заниска загуба на вмъкванеиВисока издръжливост) илиМетални сплави(В някои специализирани конфигурации).

Механизъм за свързване:

Push-pullиливингов пакетСъединяване, с някои производители, предлагащиДизайн без инструментиза бързо внедряване.

Свързване с резба: Механизмът за заключване на резба се използва в някои модели (особеноСерия IIIконфигурации), за да се гарантира aСигурна, устойчива на вибрация връзка.

Бейонет свързване: По -често се наблюдава вODC -2и някои наследствени модели,четвърт завойили3- lug bayonet свързванеСистемата позволявапо -бързо чифтосванеиuntratingкато същевременно гарантира здрава връзка за среда с висок механичен стрес.

2. Характеристики на производителността

Загуба на вмъкване (IL)иЗагуба на връщане (RL)

Загуба на вмъкване: Типични стойности заODC конекториварира от{{0}}. 15 dB до 0,30 dBна чифтоса двойка в зависимост от качеството на конектора и прекратяването.

Загуба на връщане: A минимум 50 dBзаUPCконектори и60 dBзаAPCверсиите са често срещани. Високата загуба на възвръщаемост е от съществено значение за минимизиранеотражения на сигнала, особено вВисока лента или чувствителни системи.

Работен температурен диапазон

ODC конекториможе да работи в широк температурен диапазон, обикновено от-40 степен до +85 степенв стандартни конфигурации и до+125 степенВ екстремни приложения с висока температура.

Някои специализираниODC-силаКонекторите могат да работят в среда до+260 степенсВисокотемпературни фибриОпции.

Вибрация и устойчивост на шок

ODC конекториса проектирани да се справят с екстремни механични напрежения катовибрацияишок. Това се постига чрез използване наЗаключващи механизмииВибрационни устойчиви материали. В зависимост от специфичния модел, тези конектори могат да се справят с вибрации от10 Hz до 2000 Hzсдо 10 g ускорение.

3. Екологични и механични резултати

Устойчивост на атмосферни влияния и уплътняване (IP67\/IP68)

TheIP67илиIP68 Оценкагарантира, че конекторът еводоустойчивипрахоустойчив, подходящ за употреба на открито дори всурови метеорологични условия(Силен дъжд, сняг и екстремни температури).

Водоустойчива производителност: Дизайнът на ODC позволявапотапянепод вода за продължителни периоди (до 1 метър потапяне заIP67), което го прави подходящ заморски, ПодводницаиДанни на откритоприложения.

EMI Shielding and Electrostatic Discout Protection

ODC конекторите осигуряватВисока еми екраниранеПоради тяхната здрава конструкция и материали, което ги прави идеални запредаване на даннив среда с високоЕлектромагнитна намеса (e.g., базови станции, излъчващи мрежи).

Много конектори на ODC също се отличаватзащита срещу електростатичен разряд(ESD), за да се гарантирабезопасностна чувствително електронно оборудване по време на инсталирането и работата.

Корозионна устойчивост

Конструкцията на конектора ODC често включваустойчиви на корозия материаликатоМесинг с никел, неръждаема стомана, илиалуминийсплави, осигурявайки дългосрочна издръжливост дори всурова химическа среда(напр. Експозиция на солена вода, индустриални замърсители).

4. Видове конектори и конфигурации на ODC

ODC -2 (Duplex Fiber)

ODC -2Конекторите са най -често срещаната конфигурация и се използват заДуплексни влакнаприложения, къдетодве влакнаса необходими за предаване и получаване на данни.

Обикновено се използва вМобилен обрат, FttaиВисокоскоростна безжична инфраструктура.

ODC -4 (Quad Fiber)

Проектиран за приложения с висока плътност,ODC -4позволяваЧетири влакнав рамките на същия външен корпус, често използван вОптични оптични системи с висока лента.

Често срещан вПлътна работа в мрежа, телекомуникацииивоенни системи.

ODC-сила

A Хибриден конекторТова се комбинираоптична влакнаиПредаване на мощноств един интерфейс, предназначен за приложения, изискващимощностиданнинад един кабел.

Полезно вотдалечена доставка на мощностПриложения катобазови станциииточки за събиране на данни от отдалечени данни.

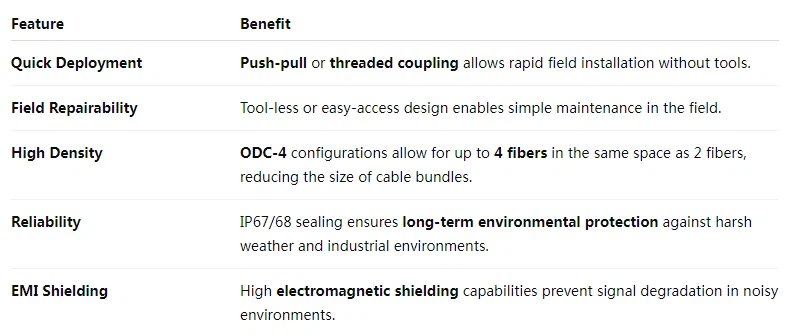

5. Ползи и приложения на конектори ODC

6.typical приложения:

Ftta(Фибри към антената)

Мобилни базови станции

Мрежи за излъчване на открито

Военни тактически комуникации

Индустриални мрежи за автоматизация

Железопътни комуникационни системи

Заключение и препоръка

TheODC оптичен конекторе съществен компонент заВъншна и грапава мрежова среда. Той осигурява aздрав, водоустойчивиустойчив на вибрацииРешение за разгръщанеОптични системивсурови условия, катоТелекомуникационни кули, излъчване, военни приложенияиЦентрове за данни.

Ако имате нуждаЛесно разгръщане в предизвикателна среда, помислетеODC -2илиODC -4заПриложения за влакна с висока плътност.

ЗаХибридни инсталации за захранване и влакна, вижтеODC-сила.
