38999 Оптичен конектор



38999 конектор за оптични влакна приема бърза връзка с резба с три-глави, позициониране с пет-ключа със сляпо свързване, функция против-неправилно свързване и функция против-вибрация. Конекторът е изработен от материал 316L или алуминиева сплав. Конекторът има ниски загуби и висока надеждност. Разглобяването е удобно за-монтиране на място. Продуктът има характеристиките на водоустойчивост, прахоустойчивост и устойчивост на корозия. Текущите спецификации са: 2 ядра, 4 ядра, 6 ядра, 8 ядра и т.н. В същото време може да се персонализира според нуждите на клиентите.





● Размерът и производителността на интерфейса отговарят на GJB599A (MIL-DTL-38999) Ⅲ, стандарт ARINC801
● Подходящ за авиационни, електронни, корабни и други системи, за много-канална оптична комуникация
● Външната обвивка може да бъде направена от различни материали и покрития, за да отговаря на различни екологични изисквания
● Позициониране с пет-бутона, с функции за сляпо чифтосване и анти-неправилно чифтосване
● Бърза връзка с резба с три-глави, с механизъм против-разхлабване
● Керамичните щифтове и втулки се използват за реализиране на прецизно челно съединение на контактите
● Предлагат се различни варианти на опашката
● Има гнездо за адаптер (въздух{0}}затворен по избор), за да се отървете от оковите на оптичните кабели









● Вмъкната загуба: По-малка или равна на 0,6 dB
● Работна температура: －55 градуса -＋85 градуса
● Вибрация: 10Hz-2000Hz, спектрална плътност на мощността 0.4G2/Hz, средна квадратична стойност на ускорението 23.1
● Удар: 2940 m/s2, продължителност 3ms, скорост на промяна на скоростта 2.96m/s
● Механичен живот: 500 пъти
● Устойчивост на опън: По-голяма или равна на 720N (адаптирана за оптични кабели над 5,0 mm); По-голямо или равно на 68N (2 mm джъмпер на контактната част)
● Херметичност (приложимо за херметически гнездо за адаптер): изтичане на газ По-малко или равно на 1*10-9 Pa.m3/S, разликата в налягането между вътрешното и външното налягане е 1 атмосфера
● Ефективност на солен спрей: По-голяма или равна на 500 часа (неръждаема стомана), По-голяма или равна на 200 часа (алуминиева сплав с кадмиево- покритие), По-голяма или равна на 48 часа (алуминиева сплав с -никелово покритие)





● Авиация
● Електронни
● Оръжия
● Кораб
● Електричество
● Комуникационна система с оптични влакна, необходима за суровата външна среда





Именуване на модела на щепсела

Нито един от горните съединители не съдържа контакти





представлява контактната позицияпредставлява позицията на отвора на водещия щифт







Черупка NO.	Шел код	A макс	Нишка	L макс	L1 макс
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



Гнездо



Черупка NO.	Шел код	A макс	B макс	C макс	D резба	E	F	G	H	J	K мини	M мини
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47

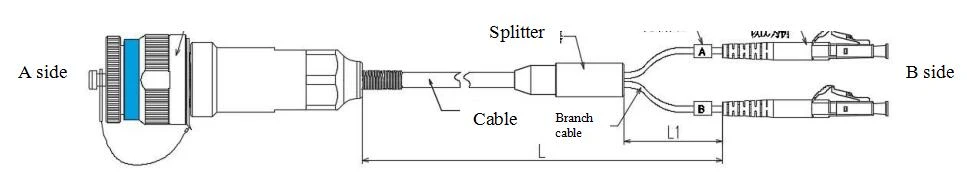

Схематичен чертеж на монтаж на оптичен кабел



Щепсели от серия J599





[J599 оптичен щепсел/гнездо с аксесоари, препоръчан оптичен кабел]

Външен диаметър (mm)	Core Qty.	Якост на опън	Якост на натиск	Режим на предаване по оптичен кабел
3.00	1	Дългосрочно 400N	Дългосрочно 2000N	S-се отнася за единичен режим OM1-MM 62.5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		Краткосрочно 800N	Краткосрочно 3000N
3.00	2	Дългосрочно 600N	Дългосрочно 2000N
		Краткосрочно 1200N	Краткосрочно 3000N
4.00	2	Дългосрочно 800N	Дългосрочно 2000N
		Краткосрочно 1500N	Краткосрочно 3000N
4.50	4	Дългосрочно 800N	Дългосрочно 2000N
		Краткосрочно 1500N	Краткосрочно 3000N
5.00	6	Дългосрочно 800N	Дългосрочно 2000N
		Краткосрочно 1500N	Краткосрочно 3000N
6.00	8	Дългосрочно 800N	Дългосрочно 2000N
		Краткосрочно 1500N	Краткосрочно 3000N
6.00	12	Дългосрочно 800N	Дългосрочно 2000N
		Краткосрочно 1500N	Краткосрочно 3000N
7.00	24	Дългосрочно 800N	Дългосрочно 2000N
		Краткосрочно 1500N	Краткосрочно 3000N



Реалният брой жила, външният диаметър на оптичния кабел и якостта на опън могат да бъдат персонализирани според нуждите на клиента.





Информация за поръчка





[Пример за номер на модел на поръчка]



(1) J599A8/26KC02N-2LC-S-L10/0,5

Показва: Краят A е щепсел J599A8/26KC02N-, Краят B е 2 LC глави, оптичният кабел е оптичен кабел с единичен-режим на открито, дължината на оптичния кабел е 10 м, а дължината на разклонението е 0,5 м

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Показва: Краят A е щепсел J599A8/26KC04N-, Краят B е 4 FC глави, оптичният кабел е външен многомодов 62.5/125 оптичен кабел, дължината на оптичния кабел е 1 m, а дължината на разклонението е 0,3 m



Контурен чертеж на монтажа на гнездото



Информация за поръчка



[Пример за номер на модел на поръчка]



(1) J599A8/20KC02A1N-2FC-S-L0.5

Показва: A край е J599A8/20KC02A1N-гнездо, B край е 2 FC глави, оптичният кабел е оптичен кабел с един-режим на открито и дължината на оптичния кабел е 0,5 m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Показва: A край е J599A8/20KC04A1N-гнездо, B край е 4 FC глави, оптичният кабел е външен многомодов 62.5/125 оптичен кабел и дължината на оптичния кабел е 1 m.





1. Създадена през 2019 г., ние управляваме собствена фабрика, специализирана в научноизследователска и развойна дейност и производство на специализирани конектори и оптоелектронни компоненти.



2. С-фирмен екип за научноизследователска и развойна дейност, съставен от технически експерти от водещи местни компании в областта на оптичното наблюдение и оптичната комуникация, ние активно си сътрудничим с престижни академични институции като Университета за наука и технологии Хуажонг, Университета Ухан и Китайската академия на науките, за да стимулираме иновациите.



3. Нашите високо{1}}качествени, ценово-ефективни продукти се прилагат широко във военния, енергийния, лазерния и комуникационния сектор. Сред ключовите клиенти са Военноморският инженерен университет, China Shipbuilding Industry Corporation, China Electronics Technology Group, Nanrui Jibao, Xuji Electric, Shandong Academy of Sciences и FiberHome Technology, наред с други.



Ако искате повече информация за продукта и цената, моля свържете се директно с нас!!!
