OE 46M/30M Метална серия
Описание на продукта Контактни щифтове: 2–32 ядра Контактно съпротивление:<10 mΩ Insulation Resistance: Normal condition: >2000 MΩ Environmental test: >1000 MΩ Диелектрична якост: По-малка или равна на 3000V/DC, 1 мин. Единичен -Номинален ток на сърцевината: По-малка или равна на 40A Вмъкната загуба: 1,2 dB (стандартно) /...
Описание
Параметри на производителност
Контактни изводи: 2–32 ядра
Контактно съпротивление:<10 mΩ
Изолационно съпротивление:
Normal condition: >2000 MΩ
Environmental test: >1000 MΩ
Диелектрична якост: По-малко или равно на 3000V/DC, 1мин
Номинален ток на едно{0}}ядро: по-малък или равен на 40A
Вмъкната загуба:
1.2dB (стандарт) / 0.6dB ниска загуба (1310nm)
1.0dB (стандарт) / 0.5dB ниска загуба (1550nm)
Mechanical Durability: >1000 цикъла на чифтосване
Фабрично тестово налягане:
Стандартно странично налягане: 30MPa
Възможност за персонализиране до 60MPa (странично)
Допълнителен контакт с надлъжна водоустойчива функция
Работна температура: -45 градуса до +90 градуса
Свойства на материала
Корпус на конектора: Стандартна неръждаема стомана 316L; адаптивни към титаниева сплав TC4
Оптични контакти: Циркониева керамична ферула
Електрически контакти: позлатен месинг-
Уплътняваща крайна капачка: 316L неръждаема стомана
Кабел: Кабел с полиуретанова или гумена-кабел

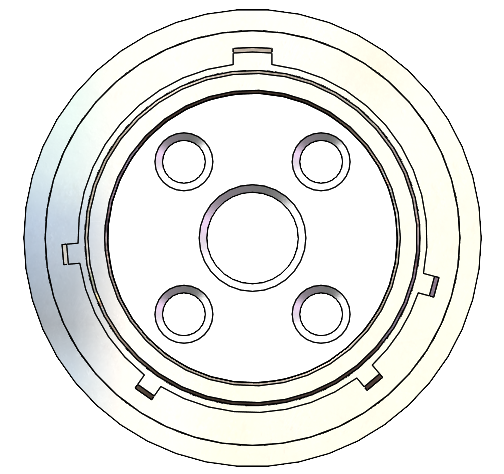

Подреждане на съединителя
|
Конфигурация: 2 оптични/електрически ядра Номинален-токов ток на едно ядро: 65A Работно напрежение: 1000V DC/AC rms Диелектрична якост: 2500V DC Вмъкната загуба: По-малка или равна на 1.0dB при 1550nm |
Конфигурация: 4 оптични/електрически ядра Номинален-токов ток на едно ядро: 40A Работно напрежение: 500V DC/AC rms Диелектрична якост: 2500V DC Вмъкната загуба: По-малка или равна на 1.0dB при 1550nm |
Конфигурация: 7 оптични/електрически ядра Номинален-токов ток на едно ядро: 20A Работно напрежение: 500V DC/AC rms Диелектрична якост: 1000V DC Вмъкната загуба: По-малка или равна на 1.0dB при 1550nm |
|
Конфигурация: 12 оптични/електрически ядра Номинален-токов ток на едно ядро: 13A Работно напрежение: 500V DC/AC rms Диелектрична якост: 1000V DC Вмъкната загуба: По-малка или равна на 1.0dB при 1550nm |
Конфигурация: 16 оптични/електрически ядра Номинален-токов ток на едно ядро: 13A Работно напрежение: 500V DC/AC rms Диелектрична якост: 1000V DC Вмъкната загуба: По-малка или равна на 1.0dB при 1550nm |
Конфигурация: 32 оптични/електрически ядра Номинален-токов ток на едно ядро: 5A Работно напрежение: 500V DC/AC rms Диелектрична якост: 1000V DC |
|
Конфигурация: 4 оптични/електрически + 1 RF ядра Номинален-токов ток на едно ядро: 20A Работно напрежение: 500V DC/AC rms Диелектрична якост: 1000V DC Вмъкната загуба: По-малка или равна на 1.0dB при 1550nm |
Забележка: Възможно е персонализиране за различен брой ядра (изисквания за оптично, електрическо или RF предаване).
Външен вид на конектора
Дизайн на щепсела:
|
|
|
OE46M/30MTEXFY Тип закрепване за вертикална опашка
|
|
|
OE46MT/30MTEXFY Стандартен тип приставка за кръгла опашка
Дизайн на гнезда:
|
|
|
|
|
|
|
|
|
|
|
Дизайн на запечатващата капачка:
|
|
|
|
|
Номер на модела Обяснение
Защо да изберете нас?
✔ Ненадминат капацитет– Поддържа до32 хибридни ядра(оптични/електрически/RF) в един конектор, намалявайки сложността на системата.
✔ Готов за екстремни условия– Издържа60 MPa наляганеи оперира от-45 градуса до +90 градуса, идеален за дълбоководни ROVs-и приложения с нефт/газ.
✔ Ултра{0}}ниски загуби – 0,5 dB вмъкната загуба при 1550 nmгарантира целостта на сигнала на големи разстояния.
✔ Военна{0}}издръжливост – >1000 цикъла на чифтосванес позлатени-контакти и керамични накрайници за дългосрочна-надеждност.
✔ Напълно персонализиран– Приспособете броя на сърцевините, материалите, стойностите на налягането и методите за уплътняване към вашите точни нужди.
Често задавани въпроси
Въпрос: Как се сравнява OE46M/30M със стандартните подводни конектори?
О: Превъзхожда спо-висока плътност на сърцевината (32 спрямо типичните 12), по-ниска загуба на вмъкване (0,5 dB) и устойчивост на екстремно налягане (60 MPa персонализирано).
Въпрос: Мога ли да интегрирам RF сигнали заедно с оптични/електрически ядра?
A: Да! The4+1 RF хибридна конфигурация(напр. 4 оптични/електрически + 1 RF ядра) се предлага за приложения със смесени-сигнали.
Въпрос: Каква е продължителността на живота при често чифтосване?
О: Оценен за>1000 цикълас<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.
Въпрос: Необходим ли е титанов корпус за използване на морска вода?
О: 316L неръждаема стомана е достатъчна за повечето случаи, нотитан TC4 се препоръчва за свръхсолеви среди или високо-биообрастващи среди.
В: Как се валидира хидроизолацията?
О: Всяка единица се подлага30 MPa изпитване под налягане (60 MPa по избор)и IP68 сертификат за -устойчива на течове работа.
